Fillday - Tomada EV Schuko IP55 P/Carros Electricos

Mais segurança para o seu carregamento

O carregamento através de cabo Modo 2 permite ligar o veículo elétrico diretamente a uma tomada. No entanto, uma tomada convencional nem sempre está instalada no local ou à altura mais adequada e, sobretudo no exterior, a ficha ligada pode impedir o fecho correto da tampa, comprometendo o grau de proteção IP.

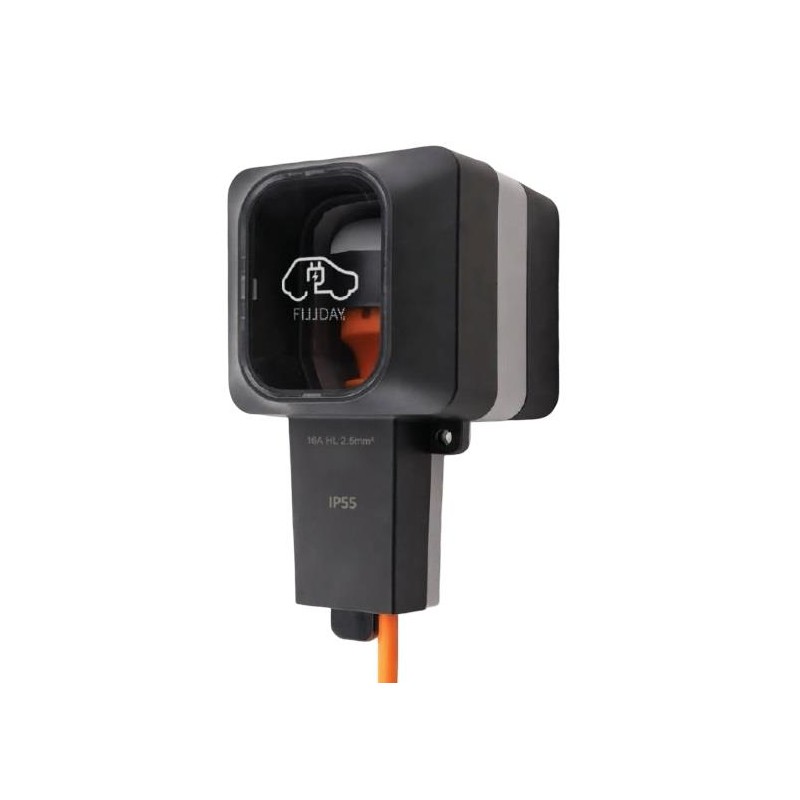

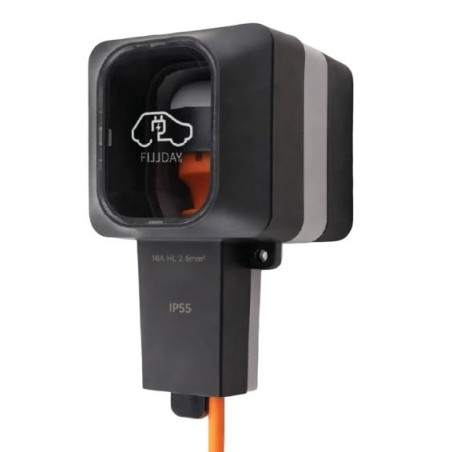

A Tomada EV foi desenvolvida especificamente para tornar o carregamento mais prático e seguro. Pode ser instalada na parede à altura pretendida e o seu mecanismo interior permite posicionar o cabo na vertical, possibilitando o fecho da tampa mesmo durante o carregamento e ajudando a manter o grau de proteção IP.

A tampa dispõe ainda de um ponto de bloqueio para aplicação de cadeado ou outro sistema de fecho, evitando o acesso não autorizado à tomada.

Com uma construção reforçada, preparada para as correntes elevadas e os períodos prolongados de utilização associados ao carregamento de veículos elétricos, a Tomada EV oferece uma solução robusta para instalações interiores ou exteriores.

Carregamento simples, seguro e sempre no lugar certo.

O QUE É O MODO 2

O carro liga-se a uma tomada doméstica através de um cabo com proteção integrada. A caixa de controlo desse cabo comunica com o veículo, regula a corrente de carregamento e interrompe a alimentação caso detete uma anomalia.

ONDE INSTALAR

Em qualquer parede junto ao local onde o carro fica estacionado para carregar.

- Garagens e telheiros

- Lugares de estacionamento privados

- Alojamento local e casas de férias

O QUE A INSTALAÇÃO PRECISA

A instalação deve dispor de um circuito dedicado desde o quadro elétrico, protegido por disjuntor de 16 A e proteção diferencial de 30 mA. Não devem ser utilizadas extensões nem adaptadores entre a Tomada EV e o cabo Modo 2.

DURANTE A UTILIZAÇÃO

- Ligar apenas cabos de carregamento Modo 2, com a caixa de controlo em bom estado.

- Não usar extensões, enroladores nem adaptadores entre a Tomada EV e o cabo.

- Manter a tampa fechada durante a carga, com o cabo a sair pelo canal inferior.

- Verificar regularmente a tomada e a ficha. Em caso de sinais de aquecimento, descoloração interior ou deformação, a instalação deve ser verificada por um eletricista qualificado.

Características e funcionalidades

- Possível fechar com cadeado.

- Tomada rotativa a 90°.

- Entrada de cabo superior, inferior ou traseira.

- SAFE.

- MODE 2 — Electric Hybrid.

INSTALAÇÃO

1. Abrir a tampa e desapertar os quatro parafusos, de modo a separar a parte frontal da caixa traseira.

2. Passar o cabo de alimentação pela entrada inferior, através do bucim, ou pela entrada traseira ou superior, conforme a necessidade.

3. Fixar a caixa traseira à parede. Recomenda-se uma altura de instalação entre 80 e 120 cm do chão.

4. Colocar o vedante de borracha na posição indicada, garantindo o seu correto encaixe.

5. Descarnar aproximadamente 12 mm dos condutores e efetuar a ligação aos respetivos terminais: fase (L), neutro (N) e terra (PE).

6. Voltar a unir a parte frontal à caixa traseira e apertar corretamente os quatro parafusos.

Nota: A instalação deve ser efetuada com a alimentação elétrica desligada no quadro. Recomenda-se que a instalação seja realizada por um eletricista qualificado.

Características técnicas

Característica

Tensão e corrente 250 V~ 16 A

Potência máxima 3680 W

Frequência 50/60 Hz

Tipo de tomada Tomada Schuko 2P+T

Proteção IP55 — Uso exterior

Resistência ao impacto IK07

Material PC-UV, PP, TPE

Secção máxima do terminal 2,5 mm²

Temperatura de funcionamento -40 °C a 60 °C

Dimensões

- Largura frontal: 93,20 mm

- Altura frontal: 183,41 mm

- Profundidade: 101,40 mm

- Dimensão indicada na vista traseira: 76 mm

- Outra dimensão indicada na vista traseira: 52 mm

Instalação e utilização

- Altura de instalação ilustrada: 80–120 cm.

- Tomada destinada ao carregamento de veículos elétricos ou híbridos plug-in através de cabo Modo 2.

- Proteção IP55, adequada para utilização no exterior, respeitando as condições de instalação indicadas pelo fabricante.

Referências e identificação

- Produto: TOMADA EV

- Referência/código impresso: 3000046000

- Código adicional impresso: 04.005.050.043.00009
